面向智能手機的三軸電子羅盤

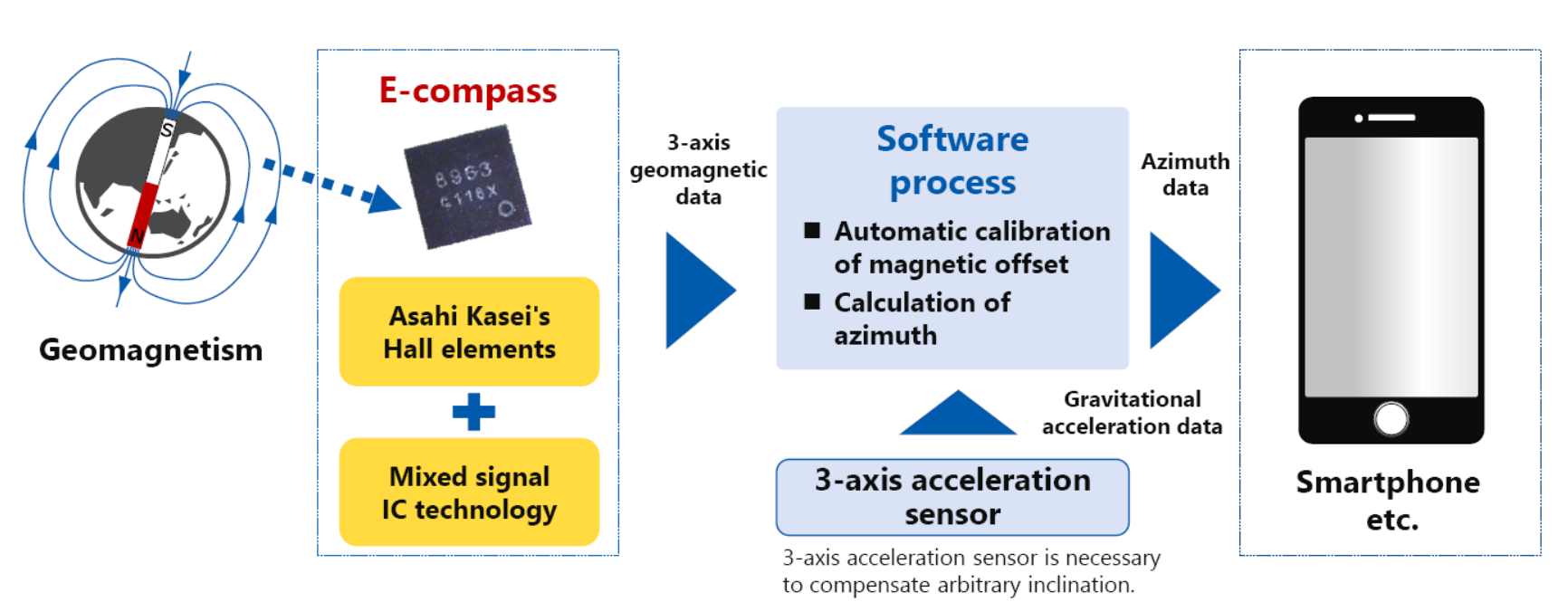

AKM的電子羅盤作為導航應用程序的升級用途,自智能手機市場的黎明期起,就開始不斷積累客戶,提升供應實績。 目前,全世界搭載電子羅盤的智能手機中,有70%使用的是本公司的電子羅盤,因此,本公司擁有豐富的技術經驗和壓倒性的市場份額。除智能手機用途外,3D磁傳感器還被廣泛應用于“窗開閉”狀態檢測、氣缸沖程檢測、操縱桿和細微金屬檢測、AR/VR的動作檢測等方面。

AK09919C是AKM前一代產品AK09918C的向上兼容版本。AK09919C保持了AK09918C的尺寸和引腳兼容性,同時增加了I3C總線接口和FIFO16步等新功能。AK09919C封裝是0.4毫米間距的WL-CSP。尺寸為0.76 x 0.76 x 0.5毫米,由4個引腳組成:2個引腳用于供電,2個引腳用于I3C/I2C通信。
●? 業界最穩定的三軸地磁芯片
●? 集成模數AD轉換器
●? 高達14bit每軸輸出的分辨率
◆ 靈敏度:0.6 μT/LSB (typ.)
●? 串行接口 ?
◆ IIC總線 支持 飛利浦IIC標準2.1版本的標準、快速和高速模式(最高2.5Mhz)
●? 操作模式
◆ 掉電模式、單步測量,連續測量,自測模式、安全ROM訪問模式。
●? DRDY功能為測量數據準備好使用
●? 地磁數據溢出檢測功能
●? 集成內部時鐘
●? 集成上電復位電路
●? 集成內部自測模塊并有內部磁場源
●? 支持各種平臺,并且大部分平臺已經集成AKM地磁驅動

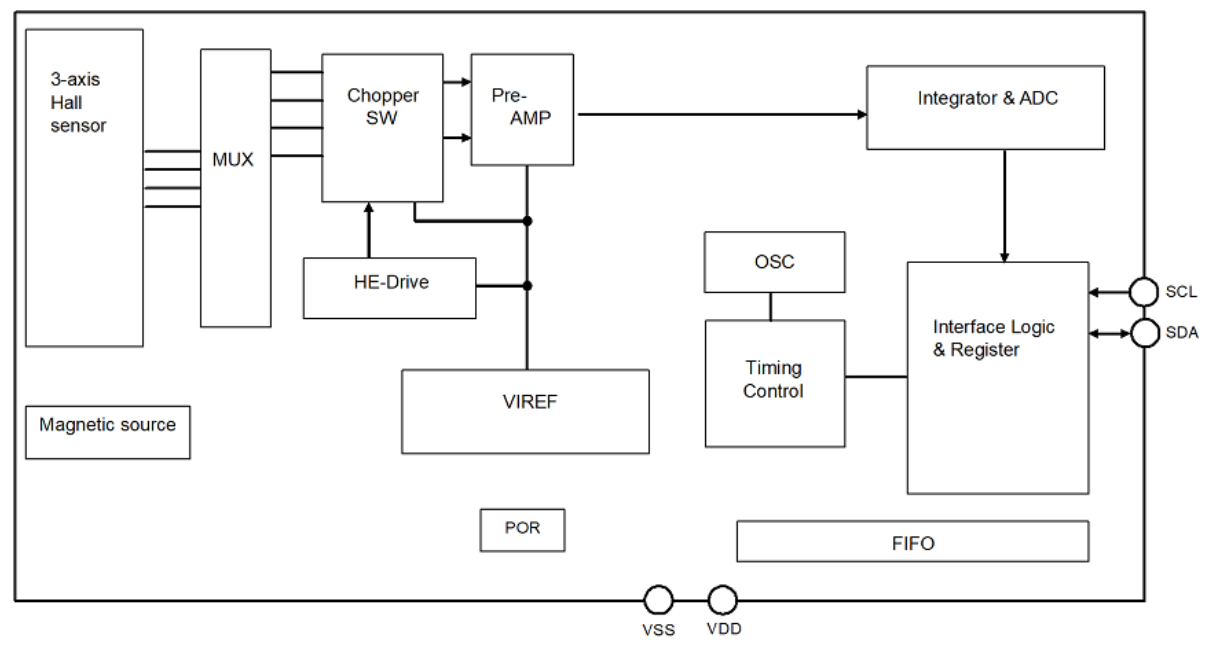

芯片框圖:

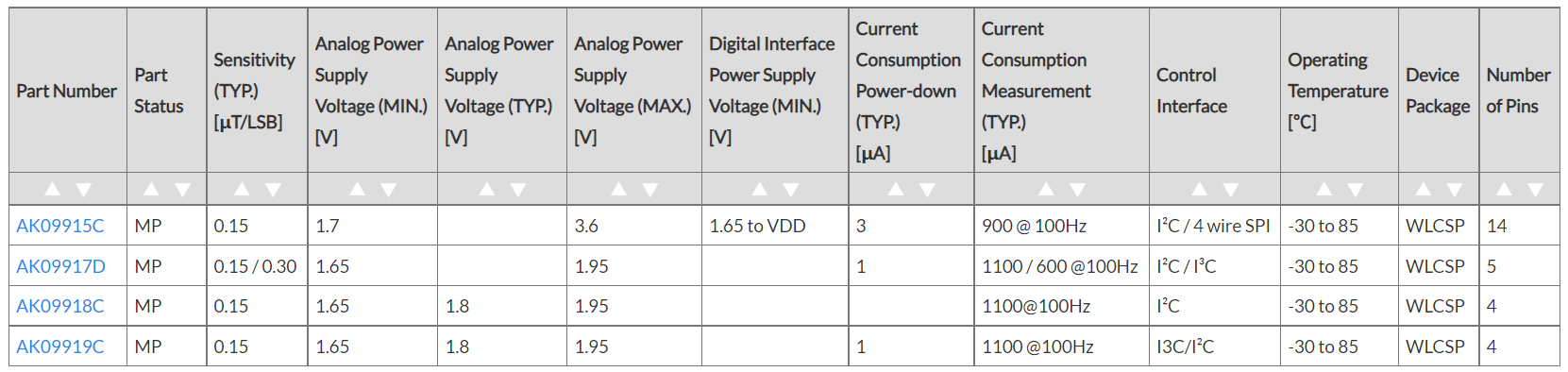

器件參數:

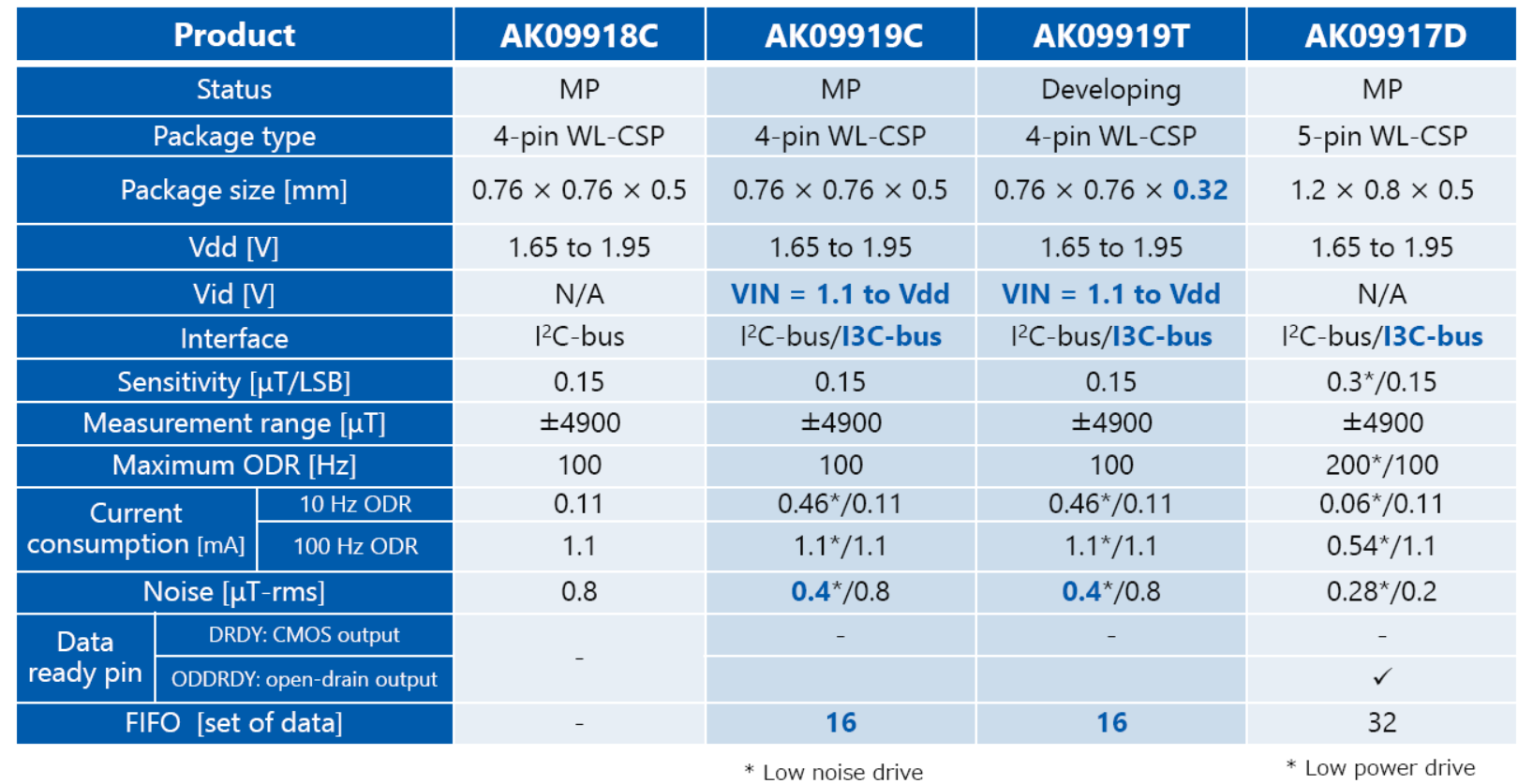

產品對比圖:

發布時間:2021/11/29
